【照度計】詳情 Details

外形小巧、輕便易用的多功能照度計

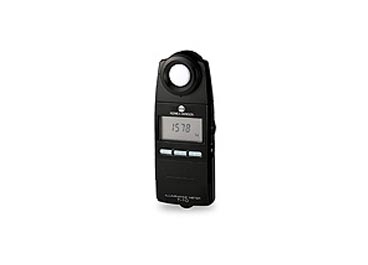

　　T-10是最新一代柯尼卡美能達照度計，取代了全球范圍內廣受贊譽的T-1系列機型。小巧易用的手持式照度計能夠測量閃爍的光源，并可進行互連構成多點測量裝置，而且可通過PC進行控制,輕松簡便。T-10系列擁有超大測量范圍(0.01至299,000 lx)并可自動進行量程切換，同時配有帶背光的大屏幕LCD。該系列所有產品在小巧緊湊的外形設計中保持著柯尼卡美能達聞名全球的高水準精度。

照度計應用領域

　　柯尼卡美能照度計可滿足任何需要測量亮度和周圍光線質量的應用。甚至能夠測量平均值和照度。其具體用途包括在工作場所和街道照明、電燈生產，以及建筑業、林業和農業應用中的測量?？梢圆渴鹪陔y以到達的場所或水下環境，正如通過串行連接多個受光器頭可測量非常大的表面和投影儀(ANSI流明)。通過使用PC軟件還可將測量值以圖形化方式顯示，甚至能實現全自動化。

照度計背景知識

　　顧名思義，照度計即測量照度的勒克斯值。這是照明強度E的單位，即投射到特定位置的光或者照射特定表面(A)的流明值(F)：

　　E=Φ/A

　　實際上，輝度范圍大約為0.01 lx(新月如鉤的黑夜)到100,000 lx(夏日炎炎的白天)左右。工作場所照度通常在1000 lx左右，許多標準指定了工作場所照度的最小值。在某些國家/地區，尺燭光這一單位也用于表示照度。當然T-10也會根據需要顯示相應的值。1 fcd = 1 lm/ft2 = 10.764 lx

　　T-10系列照度計還可以監測最長9999小時的綜合照度，然后確定勒時內的曝光量H。也就是說，測量特定時間內(t)投射到特定表面上光的多少，例如，一株植物一整天內受到的光照量：

　　H = E ?· t

　　憑借串行連接最多30個受光器頭的能力，T-10系列可組成用以測量投影儀ANSI流明值的系統。流明這一單位指示由投影儀放射的光能量(F)。該值可通過使用9個受光器頭測量投射到特定表面的光線間接得來。

　　基本型T-10照度計

　　滿足多數應用的通用單元。它基于T-10系列所有型號共用的相同基本單元，帶有操作面板、分析單元和顯示屏，以及一個可分離的標準受光器頭。通過這一模塊化概念可組合使用不同的受光器頭，從而對基本單元進行擴展以適應具體測量任務。

重要特性概覽

　　T-10系列的所有型號照度計可滿足全方位的各類測量與分析應用需求。使用三個較大的按鈕即可實現最重要的幾項操作功能?；w下方的附加操作面板用于操作不太常用的功能。采用這種方式可使日常操作更為便捷，不會受到附加操作元素的干擾。大屏幕背光液晶顯示屏用于顯示測量值;如果屏幕顯示效果太暗則會自動開啟背光照明。T-10型號可為具體分析提供以下測量功能：

　　· 照度的絕對測量，單位為勒克斯和尺燭光。

　　· 對照度值進行比較，得到差值或百分比值。目標級可通過測量方式輸入，或者使用鍵盤手動輸入。

　　· 綜合照度(曝光量)測量將顯示累計時間以及照度平均值。

　　· 軟件T-A30可提供其它評估選項

　　使T-10照度計更便于日常使用的其它特性：

　　· 打開電源后自動快速零位校準(未蓋護蓋亦不受影響!)。

　　· 能夠連續測量以及測量閃爍光源。

　　· 超大測量范圍(0.01至299,900 lx)并可自動進行量程切換。量程切換也可通過手動完成。

　　· 輸入色彩修正系數以適應特定光源。

　　· 串行連接最多30個受光器頭用于多點測量。

　　· 提供數字(RS-232C)和模擬輸出端口，滿足測量值的外部應用之需。

　　· 多種配件。

　　串行連接

　　T-10系列照度計的一項特殊特性即能夠通過串行端口連接多個受光器頭。這樣可實現多個點的同時測量，無需移動儀器。采用這種方式可以輕松測量電影屏幕等較大的面積。例如，借助T-A30軟件可以測量投影儀的ANSI流明值。

　　最多同時連接30個受光器頭，測量值可匯集于基本單元。各受光器頭分別由普通局域網線纜(10BASE-T)連接，最遠距離為100米。不同的受光器頭相互分開并與評估單元分離。

　　有了T-A30軟件，進行多點測量變得非常容易。該軟件還能以圖形方式顯示系統并可以同時顯示所有測量值。

　　準確度

　　光譜發光效率V(l)定義了人眼與儀器應符合的光譜敏感度。根據圖表所示，T-10對應這一標準曲線幾乎嚴絲合縫(f1 (CIE)在8%以內)。對于間斷的幅射源，采用色彩修正系數可得到更高的準確度。標準柯尼卡美能達校準基于標準光源A來執行。

　　高級硅光電二極管前方的漫射器用于實現對測量光的精確空間評估。理想條件是對波角按余弦曲線進行取值;由此方式所產生的偏差即準確程度。這種情況下T-10即可顯示出優勢所在。僅在非常高且?guī)缀跖c評估無關的波角位置才會出現較大偏差。

　　光波角 最大余弦誤差

　　10° ± 1%

　　20° ± 1.5%

　　30° ± 2%

　　40° ± 3%

　　50° ± 4%

　　60° ± 5%

　　70° ± 8%

　　80° ± 20%

　　小型傳感器型號T-10M

　　該儀器用于狹小的空間。受光器頭直徑僅為16毫米(測量面積直徑14毫米)，導線長1米，您可以測量難以到達之處或較小的面積。T-10M照度計的受光器頭可與T-10照度計的常規受光器頭在多點測量系統中組合使用。所有其它特性與基本型T-10照度計是相同的。
